Tutorial para instalação do OpenVPN, software cliente para viabilizar o acesso a VPN (Virtual Private Network) do Ifes Campus Serra.

Pasta que contém as configurações para todos os sistemas operacionais (Android, IOS, MacOS X, Windows e Linux: Google Drive CTI - VPN

WINDOWS 10

1. Faça o download do programa cliente compartilhado pelo Google Drive da CTI Serra em Google Drive CTI - VPN

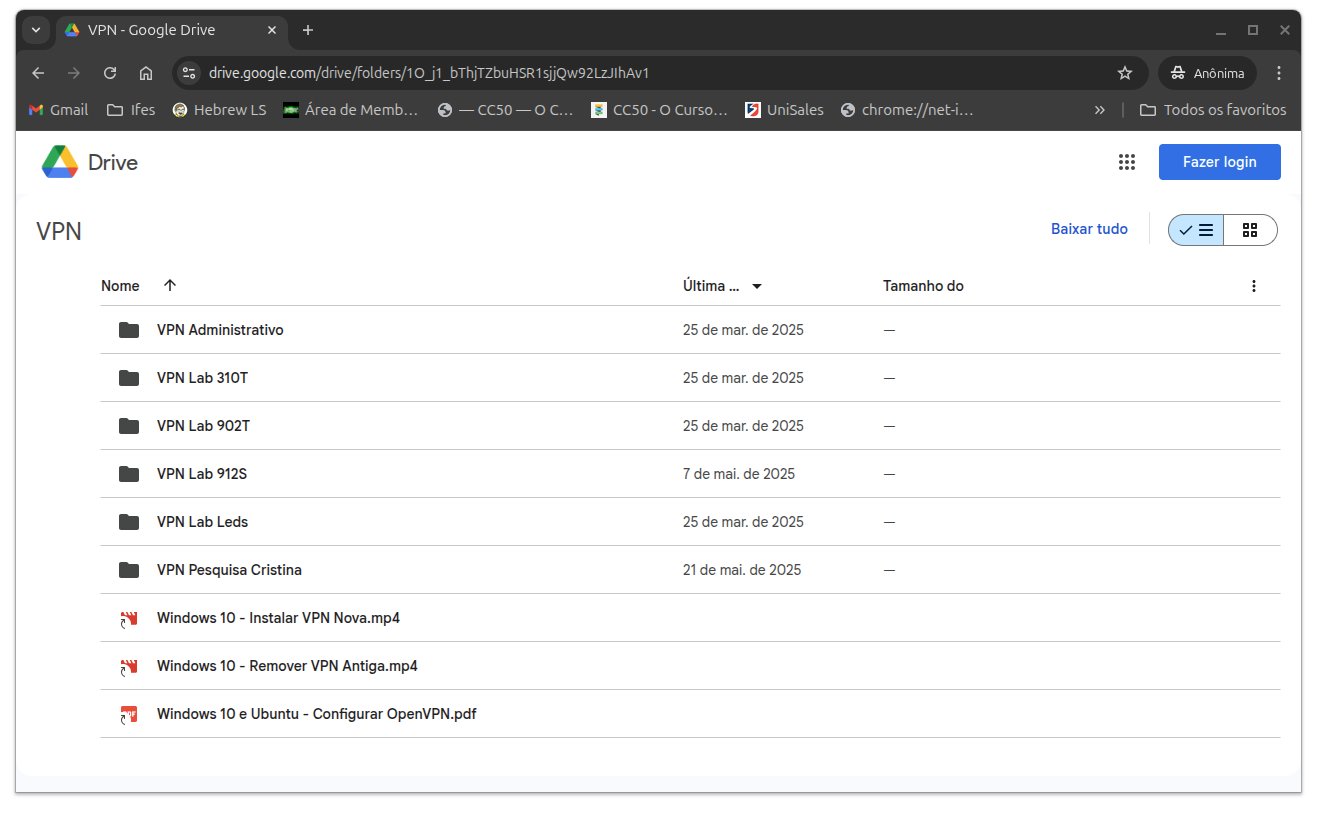

Selecione o setor que pretende fechar a VPN:

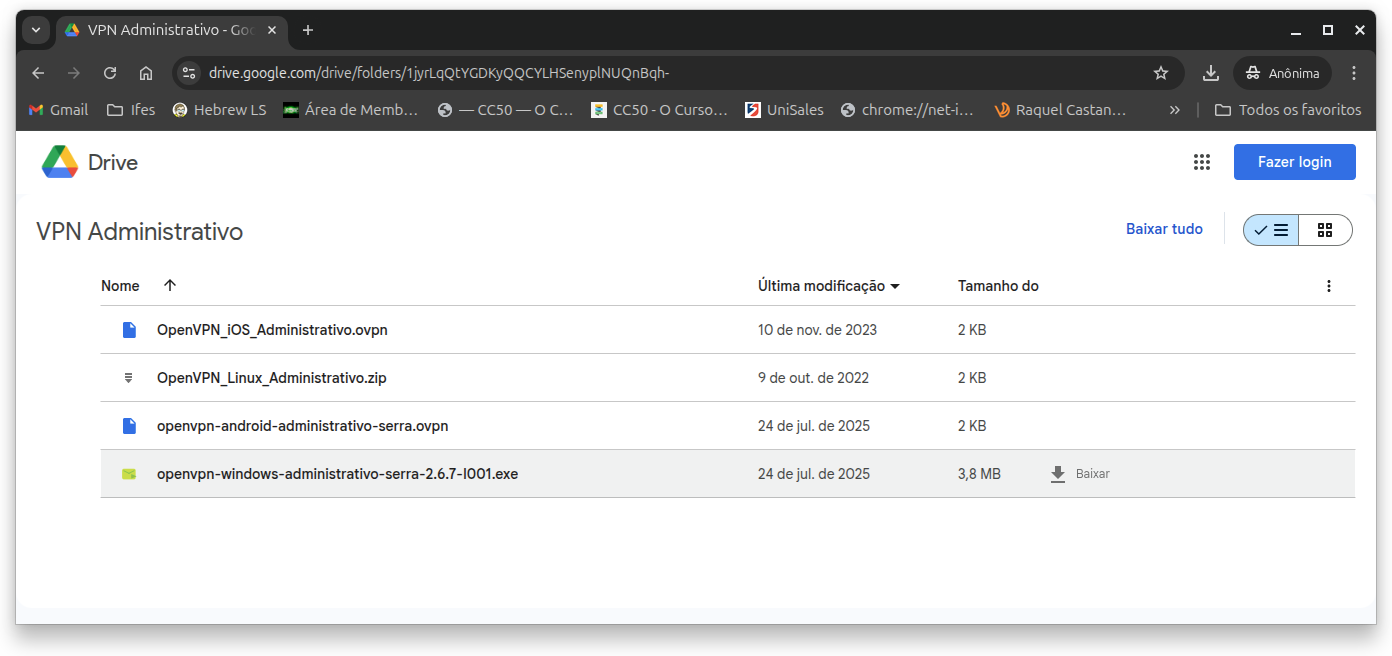

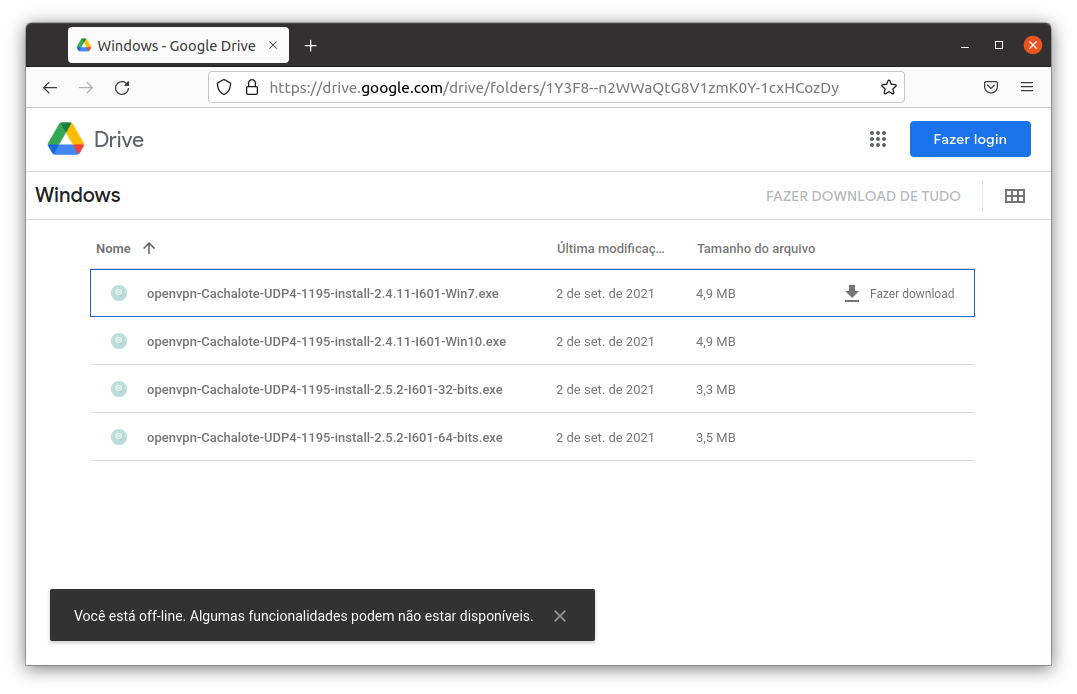

Selecione o arquivo referente ao sistema Windows:

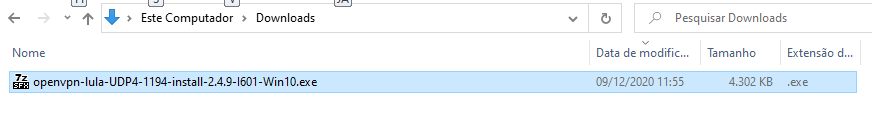

2. Após o download clique duas vezes no arquivo baixado para iniciar a instalação:

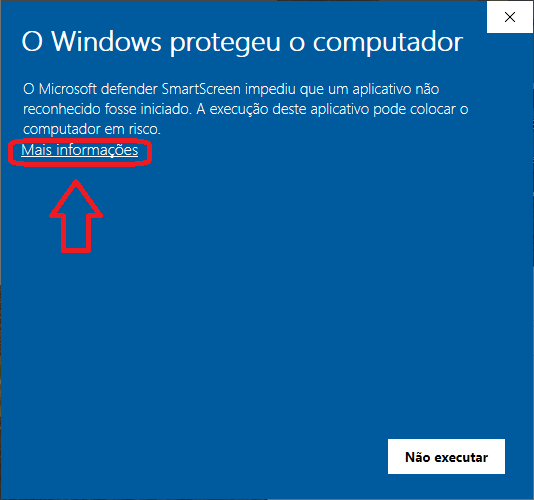

3. Caso o Windows Defender Smart Screen impeça a instalação, clique no link Mais informações:

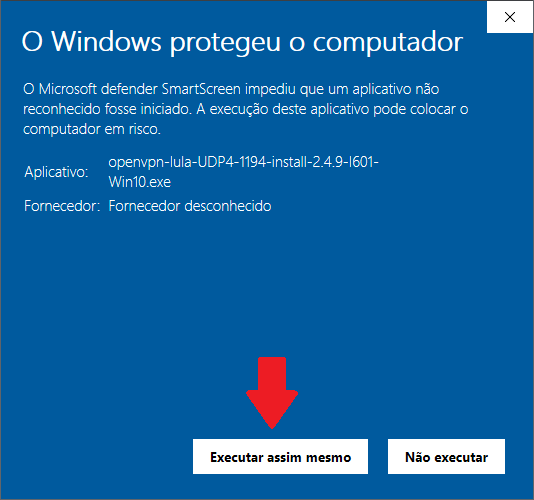

4. Em seguida clique no botão Executar assim mesmo para iniciar o assistente de instalação:

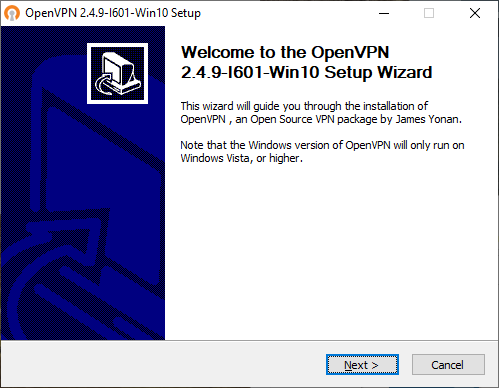

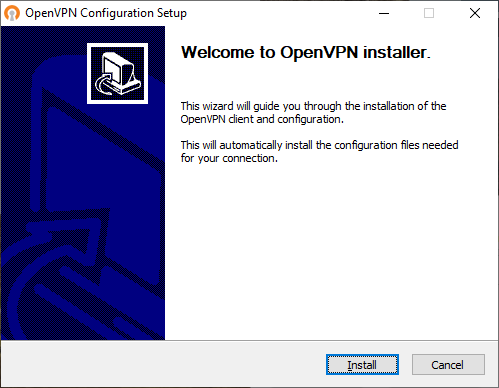

5. Clique em Next no assistente de instalação:

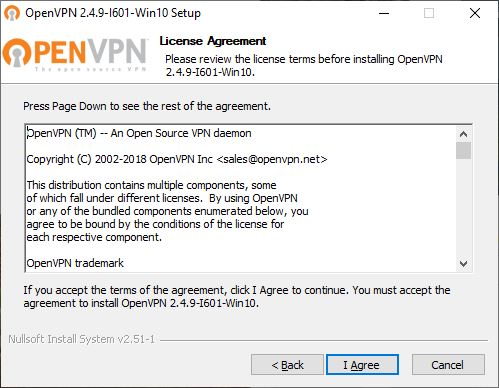

6. Clique me I Agree nos termos de licença:

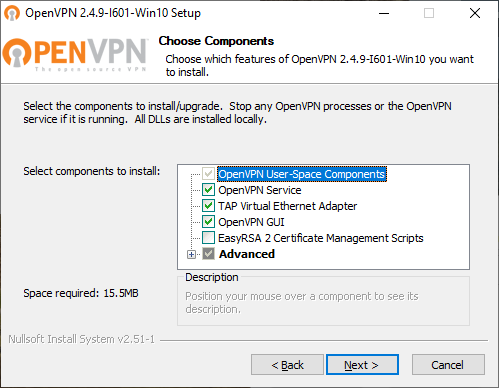

7. Clique em Next para manter as opções pré-selecionadas:

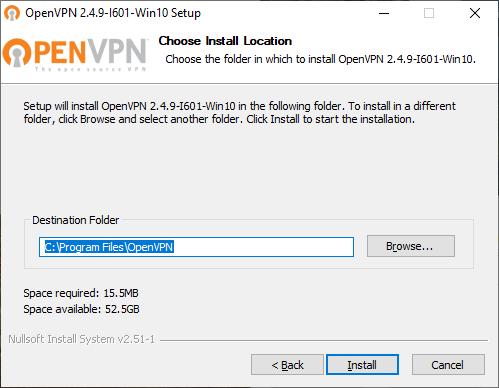

8. Clique em Install para iniciar a instalação dos arquivos:

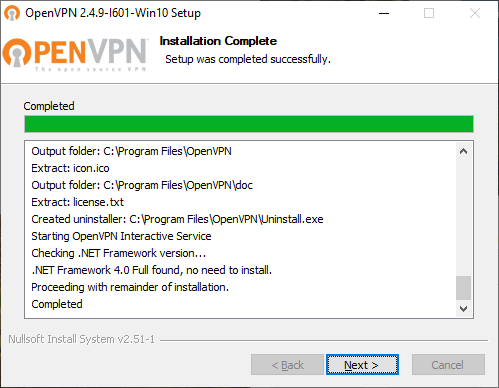

9. Após concluir a instalação dos arquivos, clique em Next

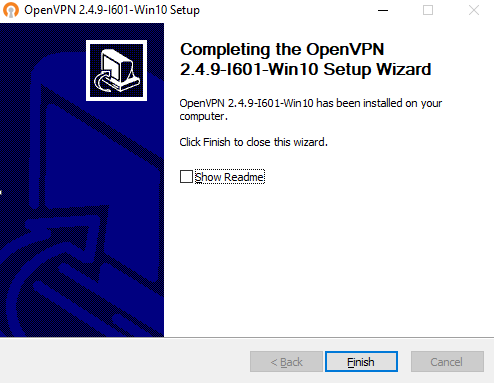

10. Clique em Finish para concluir a 1ª parte da instalação:

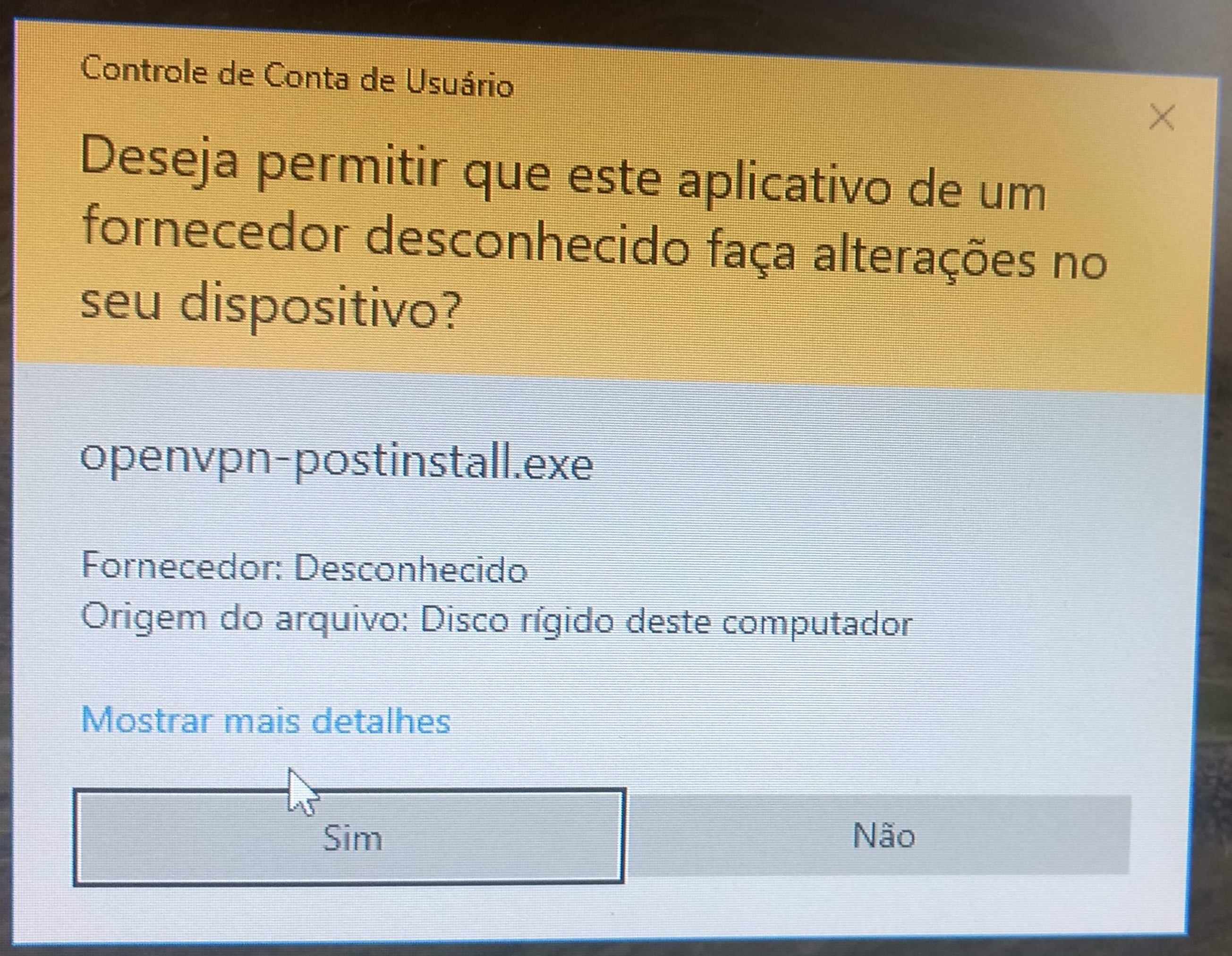

11. Clique em Sim para autorizara a execução da 2ª parte da instalação:

12. Clique em Install para iniciar a 2ª parte da instalação:

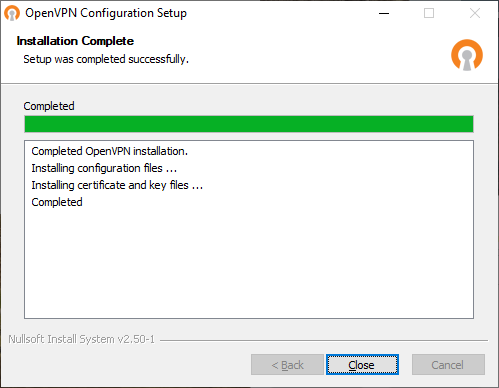

13. Ao completar, clique em Close ou feche a janela.

Neste ponto todos os componentes necessários para utilizar a VPN estão instalados. Os próximos passos demonstrarão como se conectar utilizado o programa cliente instalado.

14. Localize o ícone do programa cliente OpenVPN na área de trabalho (Desktop) e dois cliques para executa-lo:

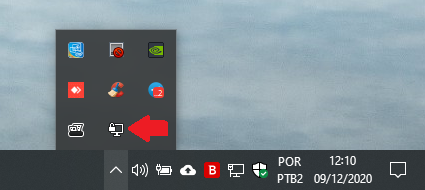

15. Ao executar o programa abrirá um ícone na barra de tarefas do sistema (system tray icon):

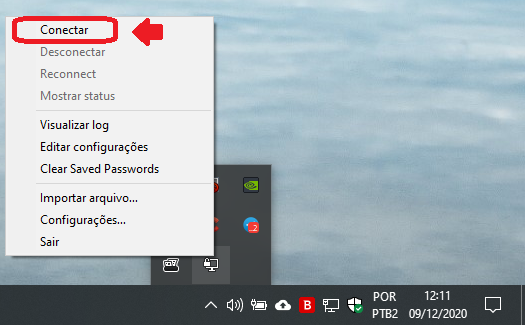

16. Clique com o botão direito do mouse no ícone do OpenVPN existente na barra de tarefas e selecione a opção Conectar e clicando com o botão esquerdo nela:

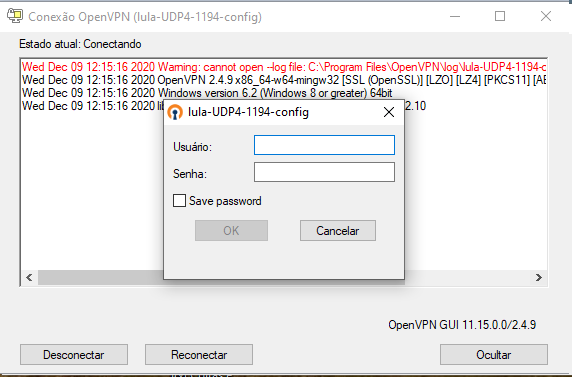

17. Abrirá a tela para informar o login e senha para acesso a rede do Ifes Serra:

18. Informe o login e senha e clique no botão OK:

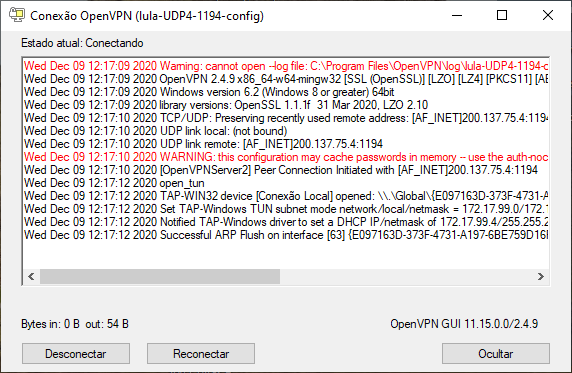

19. O programa cliente vai conectar o computador a rede de campus exibindo as mensagens do protocolo de conexão:

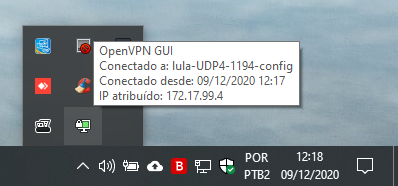

20. Ao concluir a conexão com sucesso a janela do passo anterior se fechará e o ícone do cliente Open VPN na barra de tarefas ficará com uma cor verde, indicado que está conectado a um VPN do campus. Ao deixar o mouse em cima do ícone, os dados de conexão são exibidos:

21. Para testar o acesso a rede do campus via a VPN, abra o Windows Explorer e digite na barra de endereços o caminho \\polvo\cti público ou algum outro diretório de rede no qual você tenha acesso:

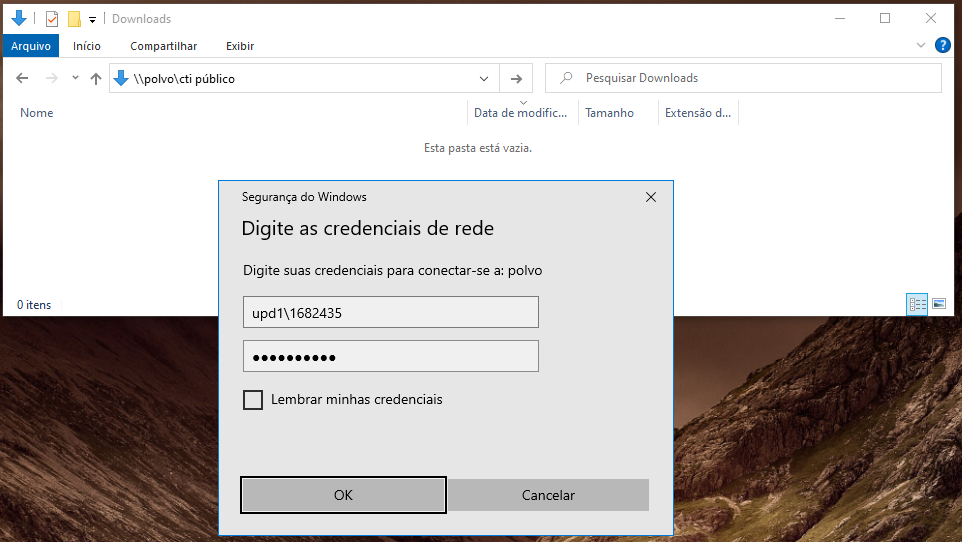

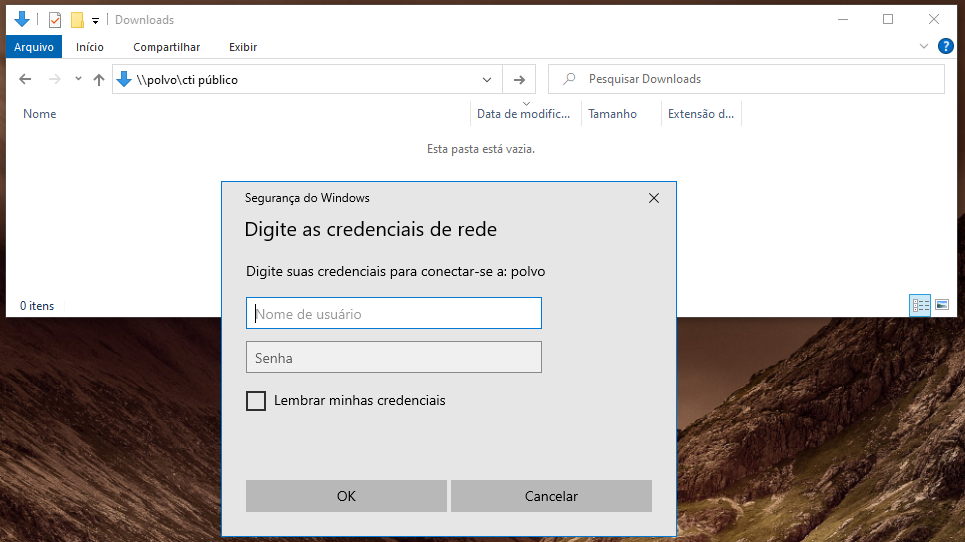

22. Informe o seu login incluindo UPD1\ antes, a senha, e cliquem em OK para estabelecer uma sessão autenticada com o servidor de arquivos:

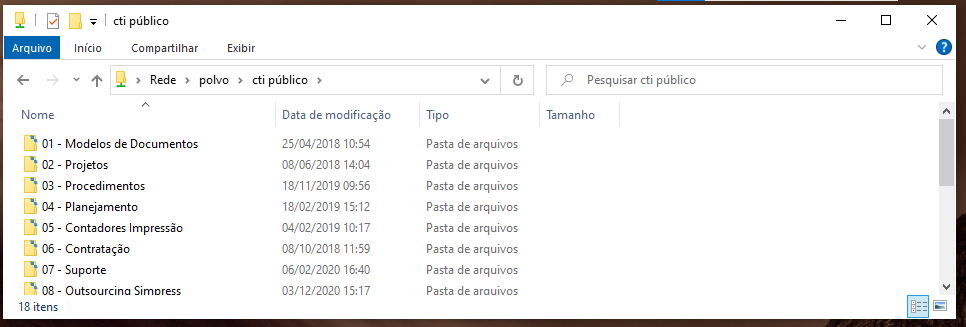

23. Ao autenticar com sucesso o diretório é exibido:

UBUNTU 18 OU POSTERIOR

1. Faça o download do programa cliente compartilhado pelo Google Drive da CTI Serra em:

Google Drive CTI - VPN

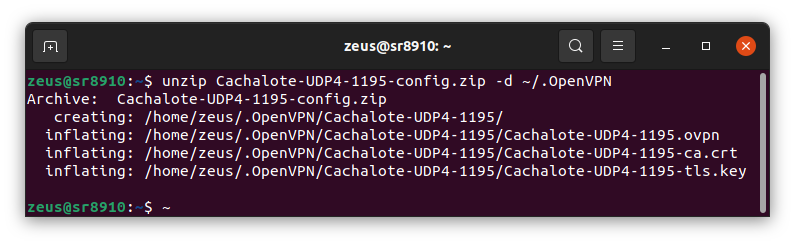

2. Descompacte o arquivo para a pasta .OpenVPN:

zeus@sr8910:~/Downloads$ unzip Cachalote-UDP4-1195-config.zip -d ~/.OpenVPN

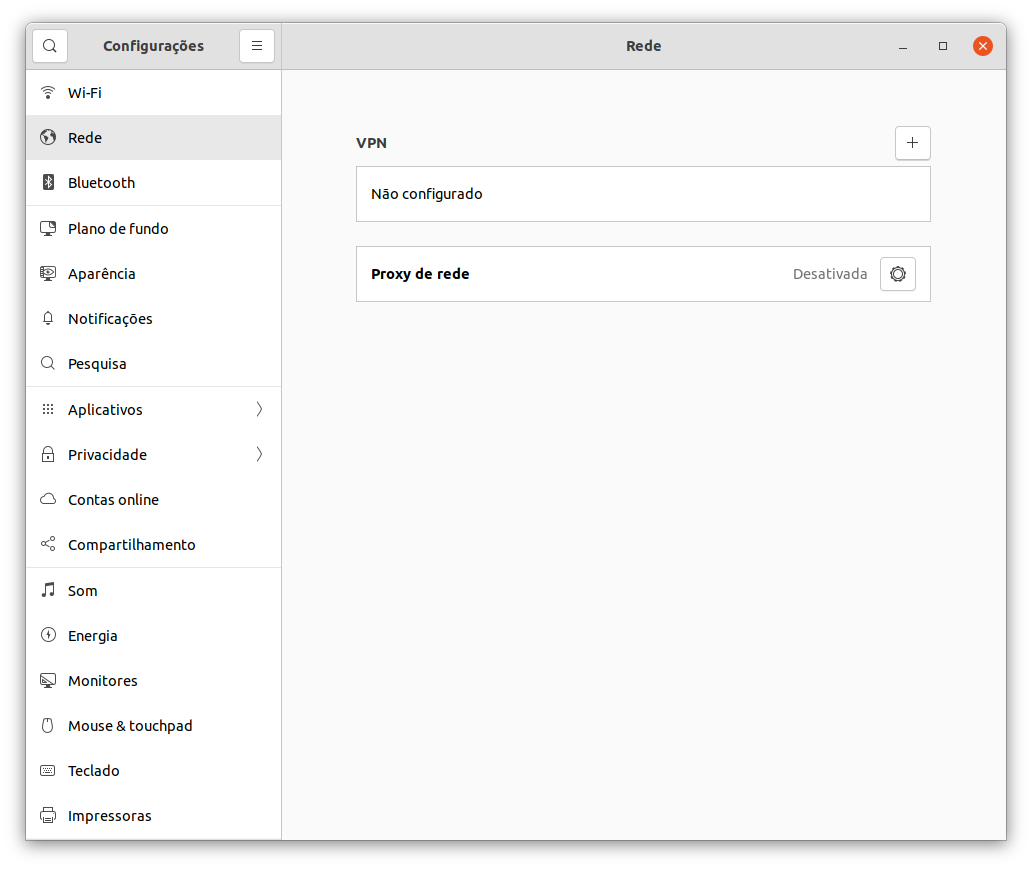

3. Abras as Configurações, selecione as configurações de Rede, e em VPN clique no + para realizar as configurações:

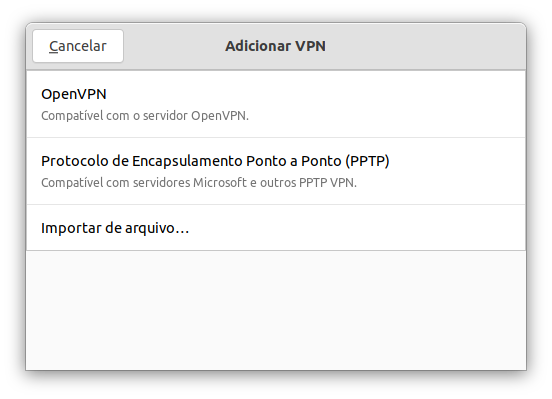

4. Selecione Importar de arquivo...

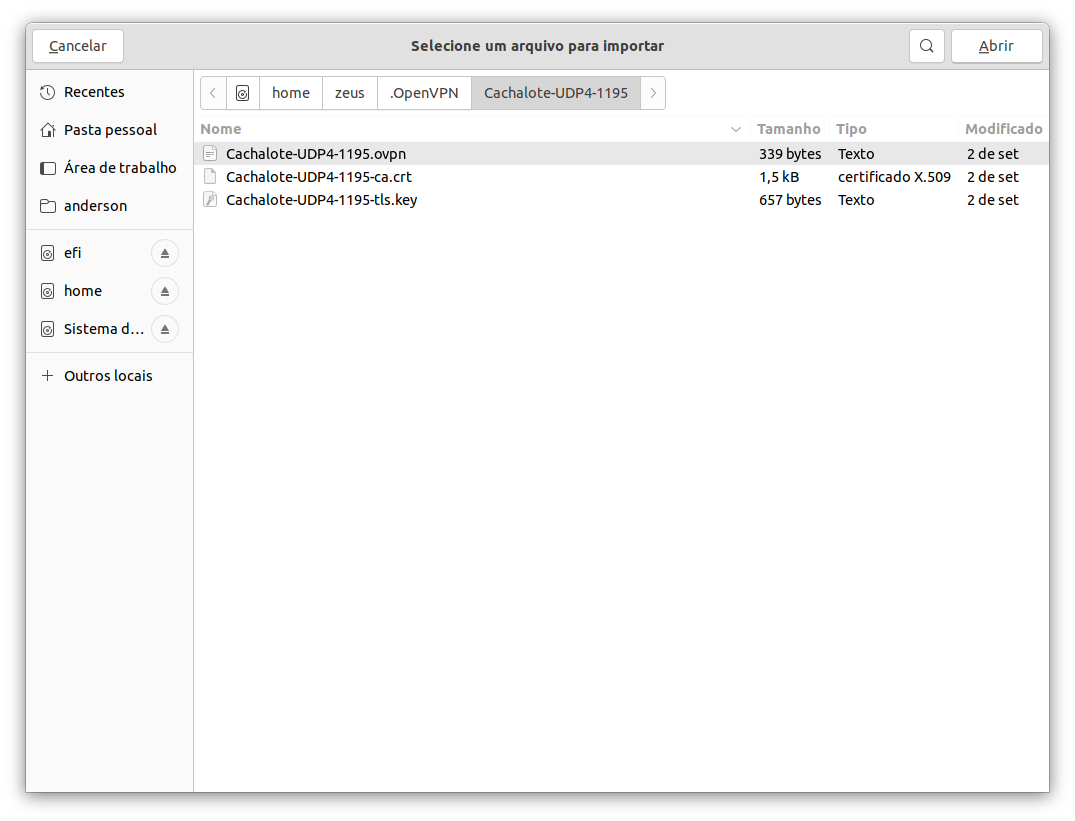

5. Vá até a pasta onde descompactou os arquivos e selecione o arquivo Cachalote-UDP4-1195.ovpn e clique no botão Abrir:

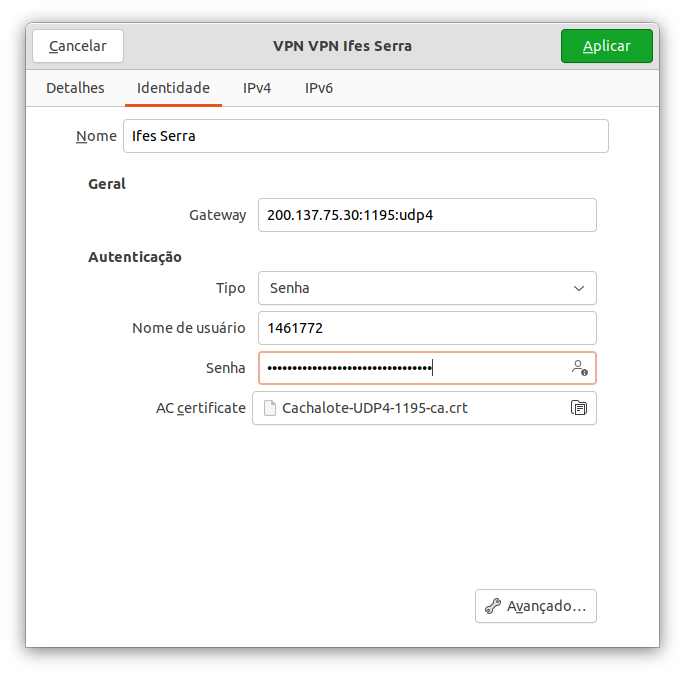

6. Dê um nome para a VPN e informe suas credenciais com o nome de usuário e senha, e clique no botão Aplicar:

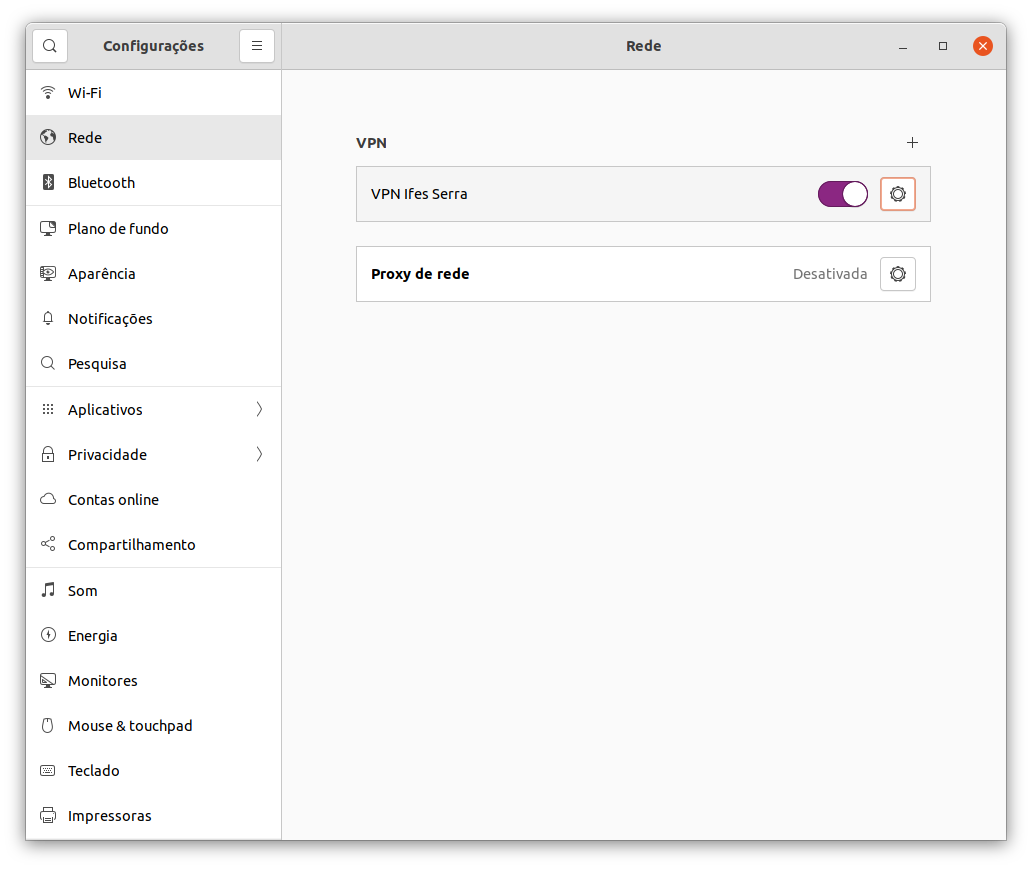

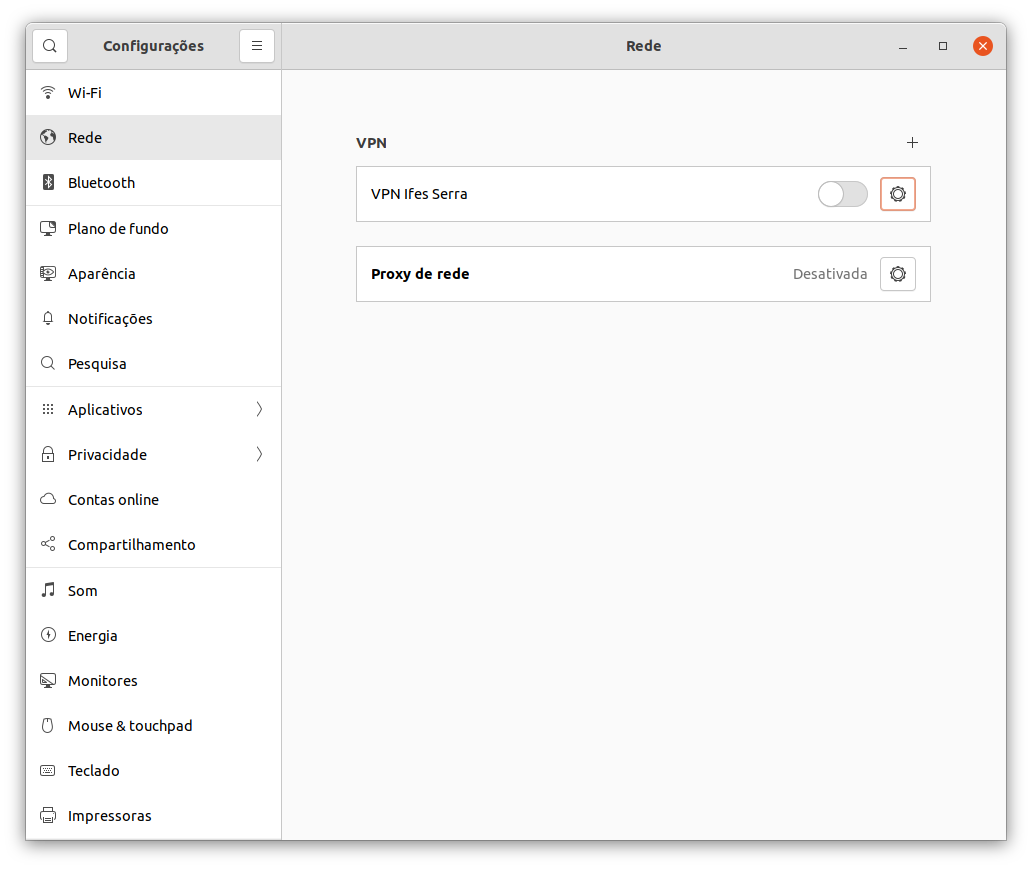

7. Se chegou até aqui, e forneceu corretamente as credencias durante a configuração, você poderá habilitar a VPN clicando no ícone bola, e, a mesma mudará de cor informando que estará aplicando as configurações para fechar o túnel com o servidor do Campus, conforme figuras abaixo:

Obs.: Se algum erro ocorrer e a VPN não se estabelecer, por gentileza procurar a CTI, com o print do erro gerado.
